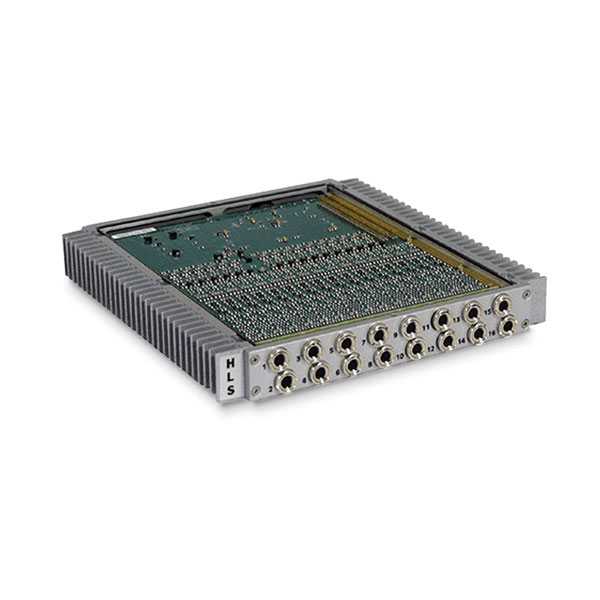

HBM  Somat eDAQ调节模块

HBM通过独立的连接器提供16个同步采样差分模拟输入。单个eDAQ系统中可以添加四个EHLS层，支持64个通道。通过联网多个eDAQ，同步EHLS通道数实际上是无限的。软件可选的采样率，传感器功率和数字滤波可简化任何通道的设置。还有其他几种校准选项，包括定义值，外部和多点校准，以及使用应变SMART模块时使用嵌入式软件工具进行的分流校准。EHLS带有可选的模拟输出。与流行的仿真软件直接兼容的校准文件可将模拟输出缩放至工程单位。

产品规格

物理

尺寸： 9.2“ W x 9.7” L x 1.3“ H（23cmW x 25cmL x 3.3cmH）

重量： 4.4lbs（2.0kg）

温度： -20°至65°C

连接器：（16）Somat M8内壁隔板连接器

输入项

范围：

满量程： ±62.5mV

满量程： ±80V

输入阻抗：

10MΩ=范围高达+/-

10V100kΩ=范围大于+/- 10V

分辨率： 16位ADC，在规定的满量程范围内

采样率：独立设置

100 kHz主时钟= 0.1 Hz至100 kHz

98.3 kHz主时钟= 0.1 Hz至98,304Hz

传感器功率： 3V至28V，以1V为增量，每通道400mW

过滤条件：

模拟： 25 kHz，8极巴特沃斯低通滤波器

数字：软件可选；可选。8极巴特沃思和线性相位
